Кронштейн ПАТРИОТ МЦ 21-12

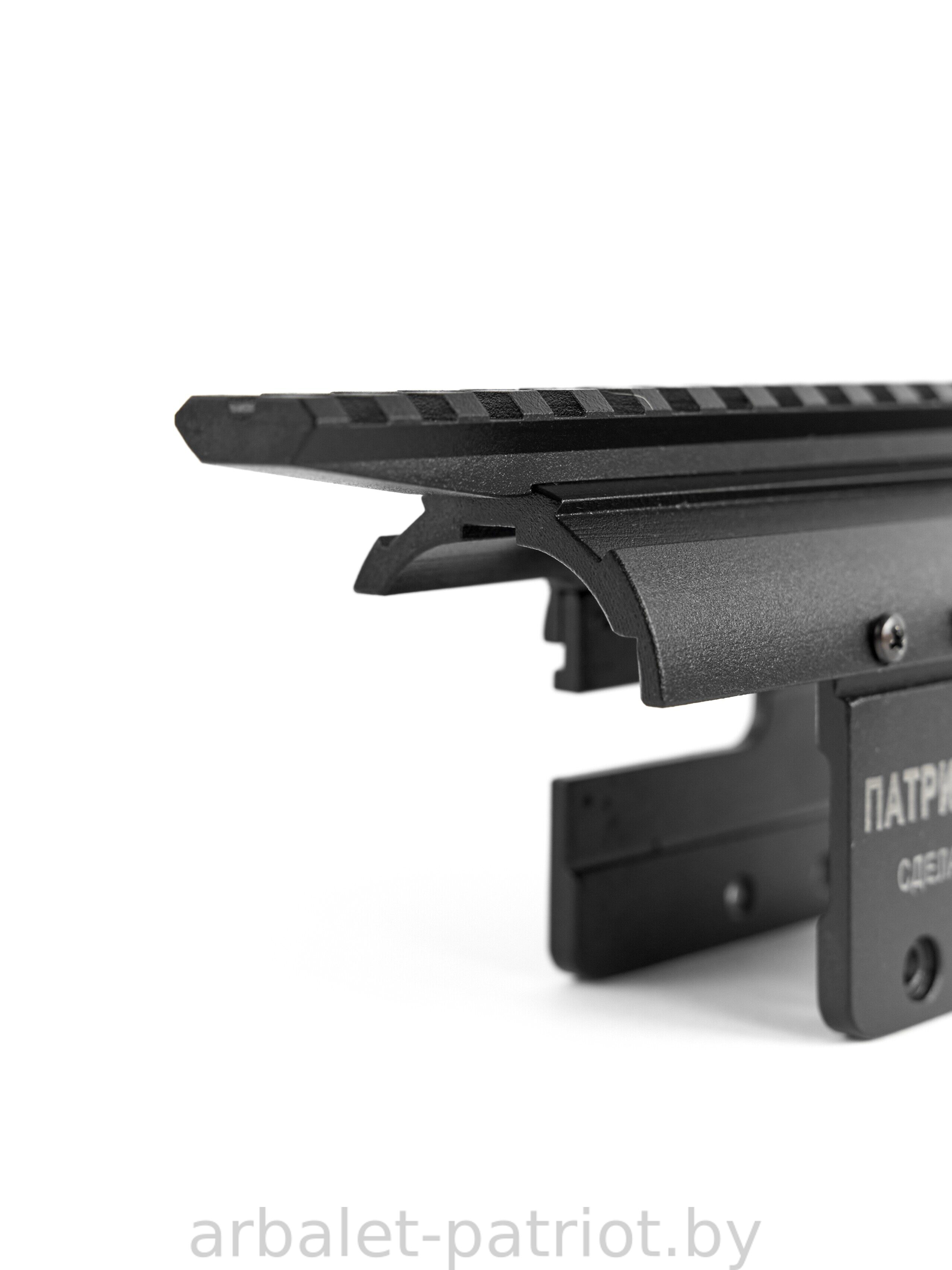

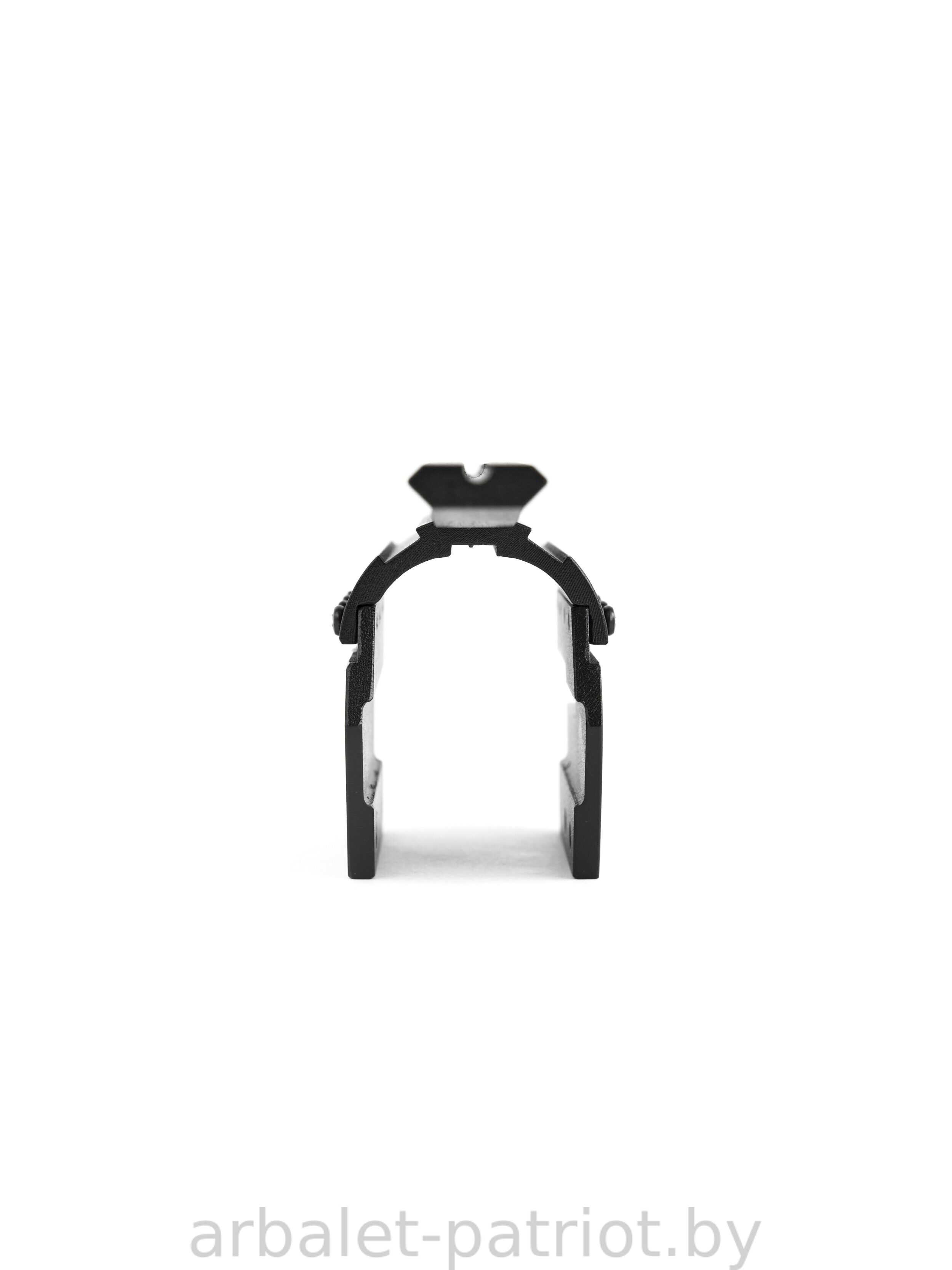

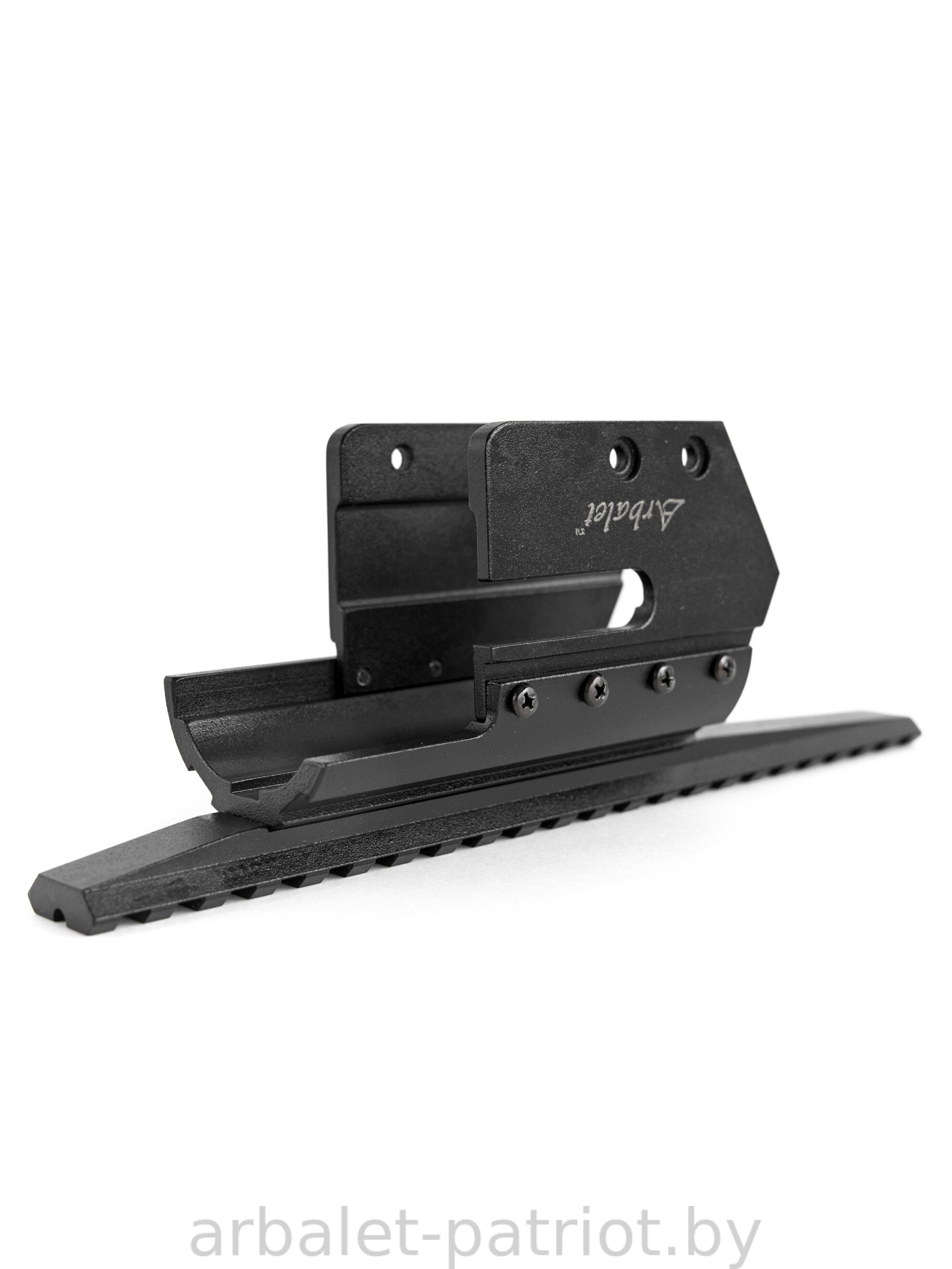

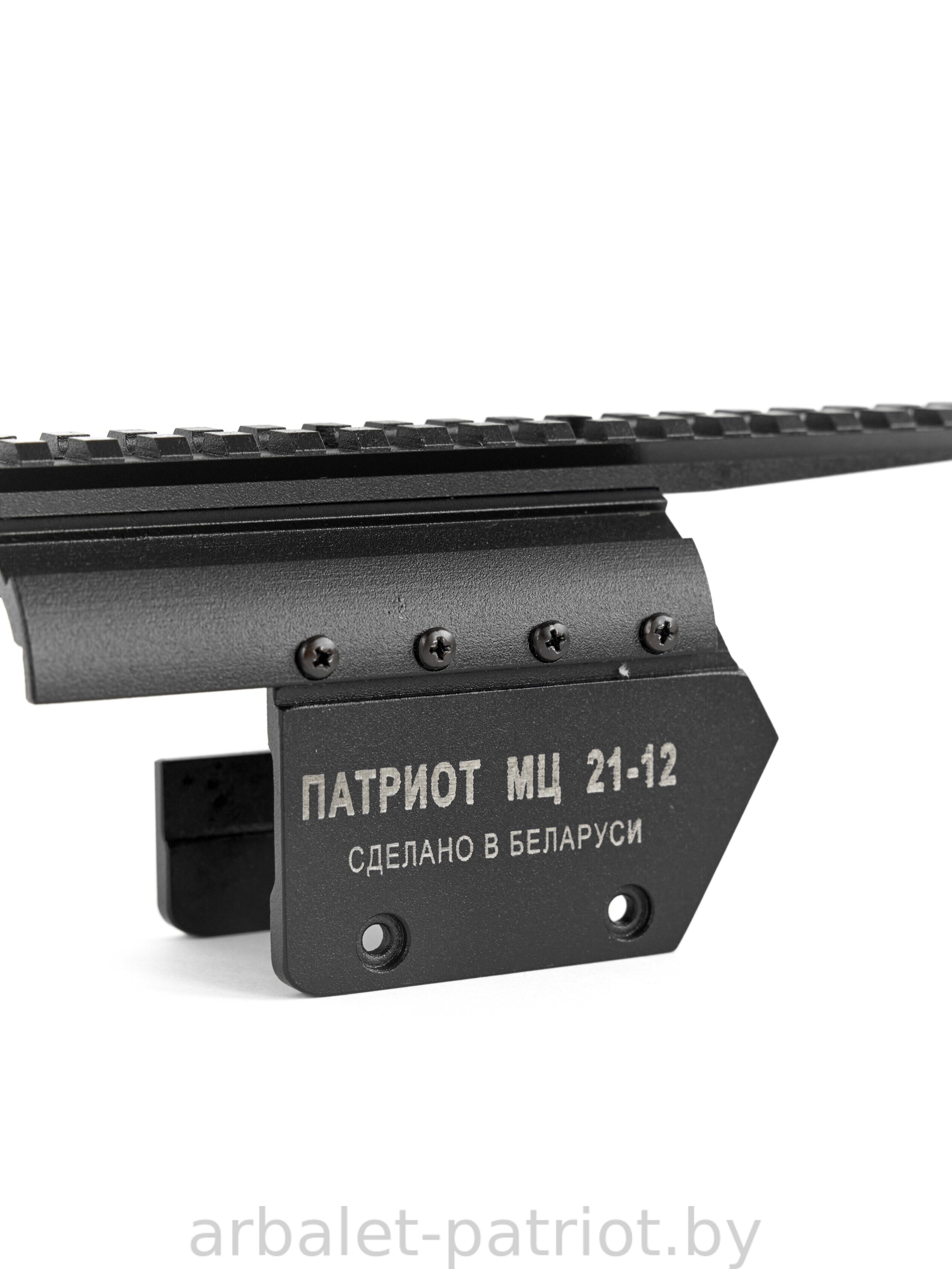

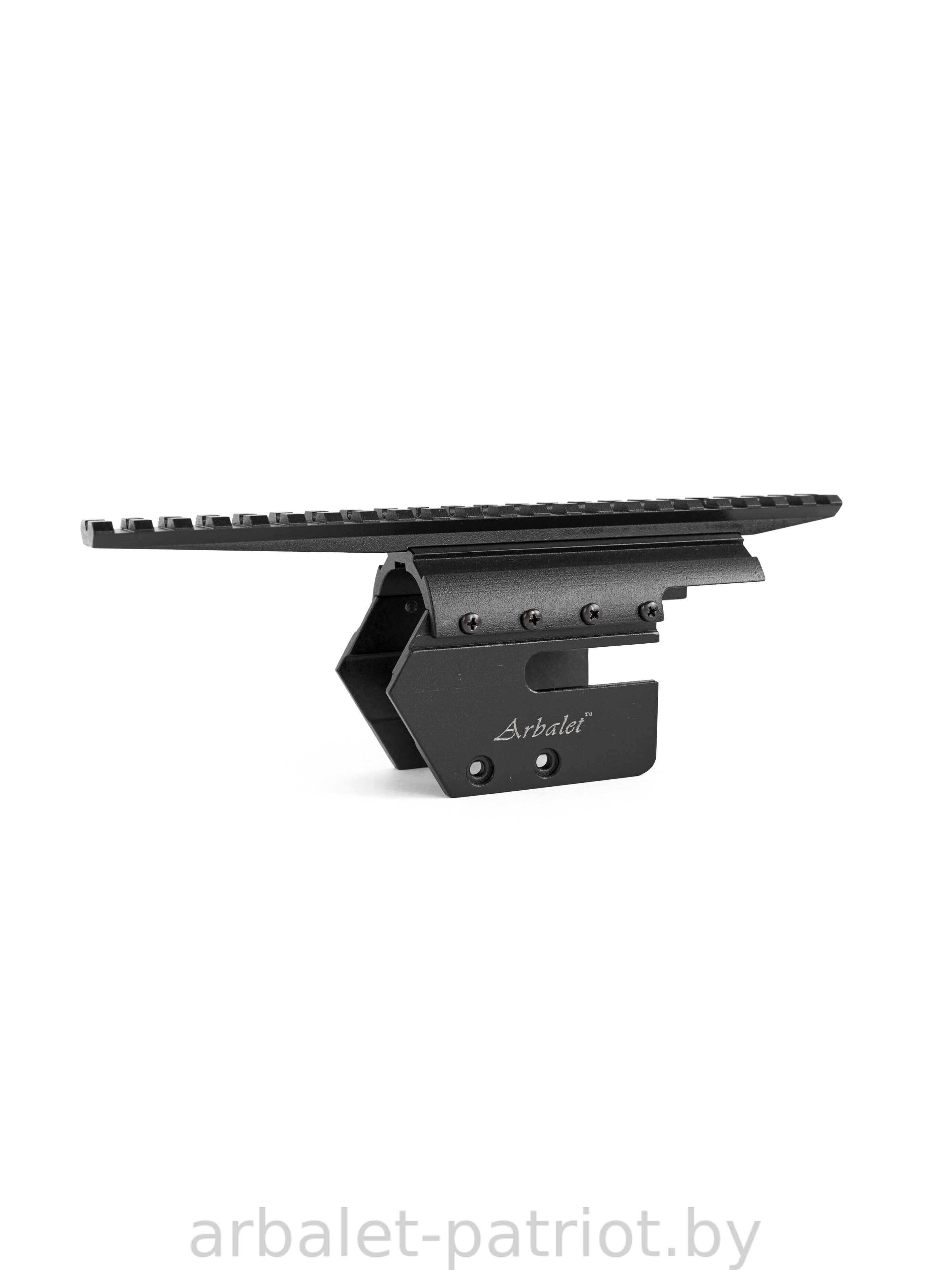

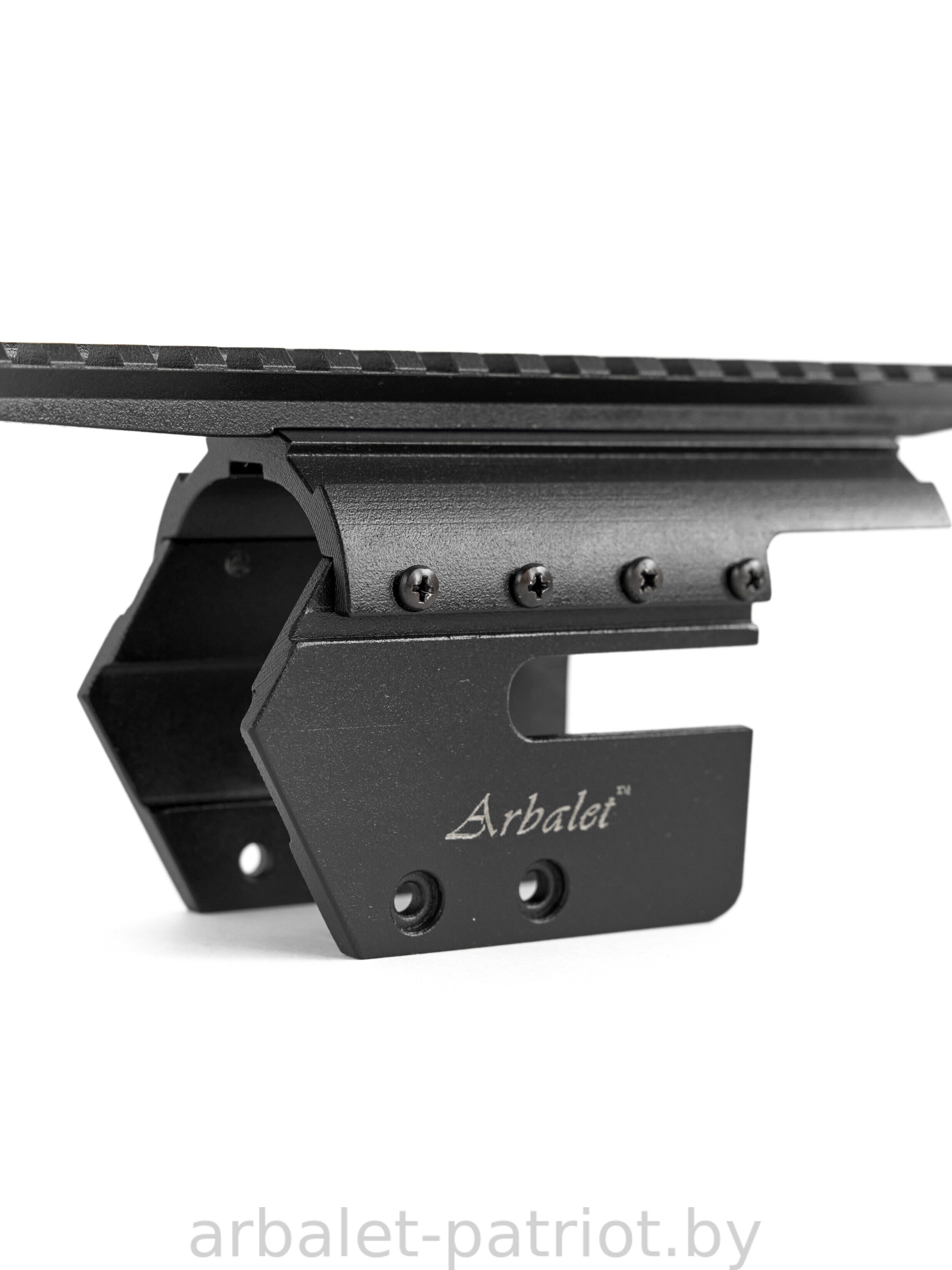

Кронштейн ПАТРИОТ МЦ 21-12 - предназначен для установки на самозарядное ружье МЦ 21-12 и последующей установки на нем прицелов, имеющих посадочное место «Picatinny». Длина планки «Picatinny» 225 мм. Кронштейн и планка фрезерованы из дюралюминия Д16Т. Внутренняя часть кронштейна специально спрофилирована под ствольную коробку ружья. Комплектуется винтами и ключом.

Рекомендации к установке кронштейна.

Кронштейн поставляется в сборе, одна из «щек» его не зафиксирована винтами, чтобы беспрепятственно надеть на ствольную коробку для последующей установки.

1. Разобрать ружьё.

2. Надеть кронштейн на ствольную коробку и закрутить ослабленные винты на «щеке» кронштейна.

Два передних (которые ближе к мушке) отверстия обеих «щек», должны совпасть с утолщениями на кузове ствольной коробки, поэтому отверстия не соосны относительно друг к другу, а разнесены в разных координатах. Два задних (которые ближе к прикладу) отверстия попадут на тонкие стенки кузова.

3. Выставить кронштейн и сделать на стенках ствольной коробки отметки по отверстиям на «щеках» кронштейна.

4. Расслабить винты на «щеке», снять кронштейн и просверлить отверстия по отметкам сверлом Ø 3,2 мм.

5. Нарезать резьбу метчиком М 4 в просверленных отверстиях.

6. Надеть кронштейн и затянуть винты на «щеке».

7.  Закрутить винты М4х8 в передние резьбовые отверстия и М4х6 в задние резьбовые отверстия.
